模3.0直齒精鐉齒輪MSMH030-DIN10

特征

Introduction

产品详情

齒輪型號説明 Pinion Code Instruction
1st	2nd	3rd	4th	5th	6th	7th	8th	9th	10th
材料 Materia	齒型 Type	系列 Series	齒面處理 Teeth Treatment	硬度處理 Hardness	模數 Module 周節 Circular Pitch	齒數 No.of Teeth	序號 Series	圆號 Fig	等級 Grade
C	S	(F)	G	H	020	030	1	1	DIN JIS
C=中碳鋼 M=合金鋼	S=直齒 H=斜齿	F=法蘭式	G=齿研 S=磨削 M=精铣	H=硬化處理	M1.5~M10 CP5-CP20	12~120	1~11	12	DIN6-10 JIS 2-4
C=Carbon Steel =S45C =550C M=Alloy Steel =SCM440 =SCM415	S=Straight H=Helical	F=Flange	G=Ground S=Skiving M=Milled	H=Hardened High Frequency Carburized.	M1.5~M10 CP5-CP20	12~120	1~11	12	DIN6-10 JIS 2-4

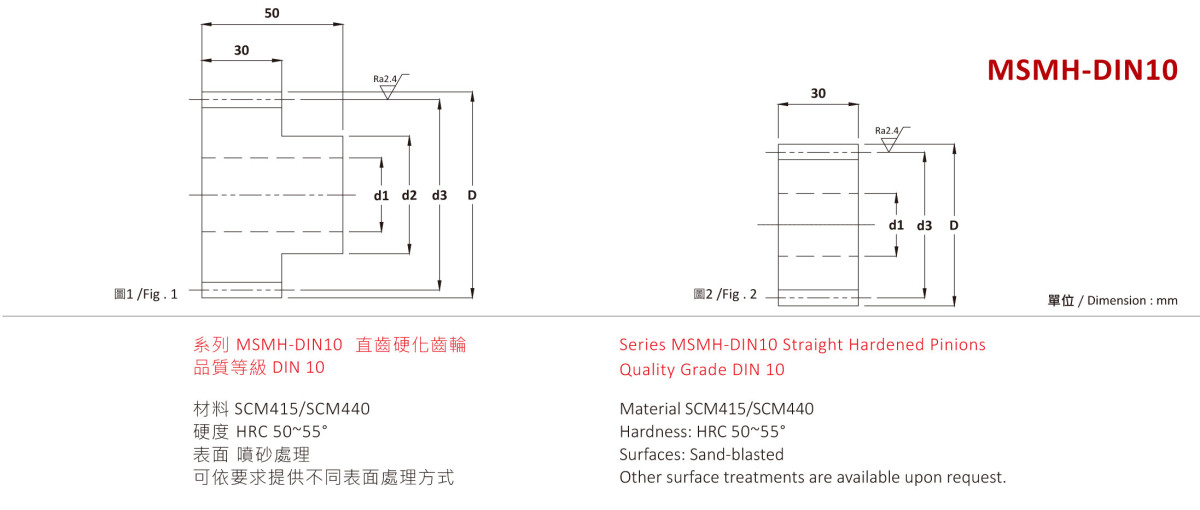

型號 Code	圖 Fig.	DIN	齒數 No. of Teeth	d1	d2	d3	D	W1	W2	k	h	Fta kN	KG
模數 3 / Module 3
MSMH0300121	1	-DIN10	12	14	25	36	42	*	*	*	*	*	0.4
MSMH0300131	1	-DIN10	13	14	25	39	45	*	*	*	*	*	0.5
MSMH0300141	1	-DIN10	14	14	25	42	48	*	*	*	*	*	0.5
MSMH0300151	1	-DIN10	15	14	35	45	51	*	*	*	*	*	0.6
MSMH0300161	1	-DIN10	16	14	35	48	54	*	*	*	*	3.78	0.7
MSMH0300171	1	-DIN10	17	14	42	51	57	*	*	*	*	4.50	0.8
MSMH0300181	1	-DIN10	18	14	45	54	60	*	*	*	*	4.77	0.8
MSMH0300191	1	-DIN10	19	14	45	57	63	*	*	*	*	5.03	0.9
MSMH0300201	1	-DIN10	20	14	45	60	66	*	*	*	*	5.30	1.0
MSMH0300211	1	-DIN10	21	14	45	63	69	*	*	*	*	5.56	1.1
MSMH0300221	1	-DIN10	22	14	50	66	72	*	*	*	*	5.83	1.2
MSMH0300231	1	-DIN10	23	14	50	69	75	*	*	*	*	6.09	1.3
MSMH0300241	1	-DIN10	24	14	50	72	78	*	*	*	*	6.36	1.4
MSMH0300251	1	-DIN10	25	14	60	75	81	*	*	*	*	7.54	1.5
MSMH0300271	1	-DIN10	27	14	60	81	87	*	*	*	*	8.14	1.7
MSMH0300281	1	-DIN10	28	14	60	84	90	*	*	*	*	8.44	1.9
MSMH0300301	1	-DIN10	30	14	60	90	96	*	*	*	*	9.04	2.1
MSMH0300321	1	-DIN10	32	14	60	96	102	*	*	*	*	9.65	2.4
MSMH0300351	1	-DIN10	35	14	80	105	111	*	*	*	*	10.55	2.8
MSMH0300361	1	-DIN10	36	14	80	108	114	*	*	*	*	10.85	3.0
MSMH0300381	1	-DIN10	38	14	80	114	120	*	*	*	*	11.46	3.3
MSMH0300401	1	-DIN10	40	14	80	120	126	*	*	*	*	12.06	3.7
MSMH0300451	2	-DIN10	45	20	*	135	141	*	*	*	*	13.57	4.6
MSMH0300481	2	-DIN10	48	20	*	144	150	*	*	*	*	13.99	5.2
MSMH0300501	2	-DIN10	50	25	*	150	156	*	*	*	*	14.10	5.6
MSMH0300521	2	-DIN10	52	25	*	156	165	*	*	*	*	14.18	6.3
MSMH0300561	2	-DIN10	56	25	*	168	174	*	*	*	*	14.34	7.0
MSMH0300601	2	-DIN10	60	25	*	180	186	*	*	*	*	14.50	8.0
MSMH0300761	2	-DIN10	76	25	*	228	234	*	*	*	*	14.93	12.7
MSMH0300801	2	-DIN10	80	25	*	240	246	*	*	*	*	15.02	14.0
MSMH0300951	2	-DIN10	95	25	*	285	291	*	*	*	*	15.30	19.6
