模2.5直齒精鐉齒輪MSMH025-DIN10

特征

Introduction

产品详情

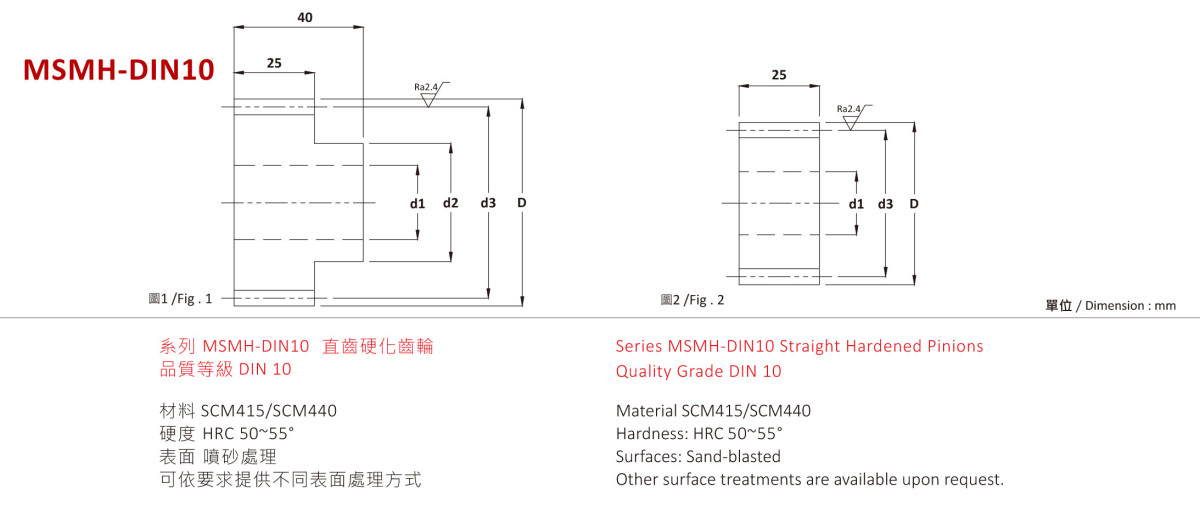

齒輪型號説明 Pinion Code Instruction
1st	2nd	3rd	4th	5th	6th	7th	8th	9th	10th
材料 Materia	齒型 Type	系列 Series	齒面處理 Teeth Treatment	硬度處理 Hardness	模數 Module 周節 Circular Pitch	齒數 No.of Teeth	序號 Series	圆號 Fig	等級 Grade
C	S	(F)	G	H	020	030	1	1	DIN JIS
C=中碳鋼 M=合金鋼	S=直齒 H=斜齿	F=法蘭式	G=齿研 S=磨削 M=精铣	H=硬化處理	M1.5~M10 CP5-CP20	12~120	1~11	12	DIN6-10 JIS 2-4
C=Carbon Steel =S45C =550C M=Alloy Steel =SCM440 =SCM415	S=Straight H=Helical	F=Flange	G=Ground S=Skiving M=Milled	H=Hardened High Frequency Carburized.	M1.5~M10 CP5-CP20	12~120	1~11	12	DIN6-10 JIS 2-4

型號 Code	圖 Fig.	DIN	齒數 No. of Teeth	d1	d2	d3	D	W1	W2	k	h	Fta kN	KG
模數 2.5 / Module 2.5
MSMH0250121	1	-DIN10	12	9	20	30.0	35.0	*	*	*	*	*	0.3
MSMH0250131	1	-DIN10	13	9	20	32.5	37.5	*	*	*	*	*	0.3
MSMH0250141	1	-DIN10	14	9	25	35.0	40.0	*	*	*	*	*	0.3
MSMH0250151	1	-DIN10	15	9	25	37.5	42.5	*	*	*	*	*	0.4
MSMH0250161	1	-DIN10	16	9	30	40.0	45.0	*	*	*	*	2.63	0.4
MSMH0250171	1	-DIN10	17	9	30	42.5	47.5	*	*	*	*	3.13	0.5
MSMH0250181	1	-DIN10	18	9	35	45.0	50.0	*	*	*	*	3.31	0.5
MSMH0250191	1	-DIN10	19	12	35	47.5	52.5	*	*	*	*	3.50	0.6
MSMH0250201	1	-DIN10	20	12	35	50.0	55.0	*	*	*	*	3.68	0.6
MSMH0250211	1	-DIN10	21	12	35	52.5	57.5	*	*	*	*	3.86	0.7
MSMH0250221	1	-DIN10	22	12	40	55.0	60.0	*	*	*	*	4.05	0.7
MSMH0250231	1	-DIN10	23	12	40	57.5	62.5	*	*	*	*	4.23	0.8
MSMH0250241	1	-DIN10	24	12	40	60.0	65.0	*	*	*	*	4.42	0.9
MSMH0250251	1	-DIN10	25	12	45	62.5	67.5	*	*	*	*	5.23	0.9
MSMH0250301	1	-DIN10	30	12	50	75.0	80.0	*	*	*	*	6.28	1.3
MSMH0250351	1	-DIN10	35	12	60	87.5	92.5	*	*	*	*	7.33	1.8
MSMH0250381	1	-DIN10	38	12	60	95.0	100.0	*	*	*	*	7.96	2.1
MSMH0250401	1	-DIN10	40	12	70	100.0	105.0	*	*	*	*	8.37	2.3
MSMH0250451	1	-DIN10	45	15	70	112.5	117.5	*	*	*	*	9.42	2.9
MSMH0250481	1	-DIN10	48	15	80	120.0	125.0	*	*	*	*	9.71	3.3
MSMH0250501	1	-DIN10	50	15	80	125.0	130.0	*	*	*	*	9.79	3.5
MSMH0250571	1	-DIN10	57	15	90	142.5	147.5	*	*	*	*	9.99	4.5
MSMH0250601	1	-DIN10	60	15	90	150.0	155.0	*	*	*	*	10.07	5.0
MSMH0250761	1	-DIN10	76	20	*	190.0	195.0	*	*	*	*	10.37	7.9
MSMH0250801	1	-DIN10	80	25	*	200.0	205.0	*	*	*	*	10.43	8.7
MSMH0250951	1	-DIN10	95	25	*	237.5	242.5	*	*	*	*	10.63	12.2
