模5.0直齒精鐉齒輪MSMH050-DIN10

特征

Introduction

产品详情

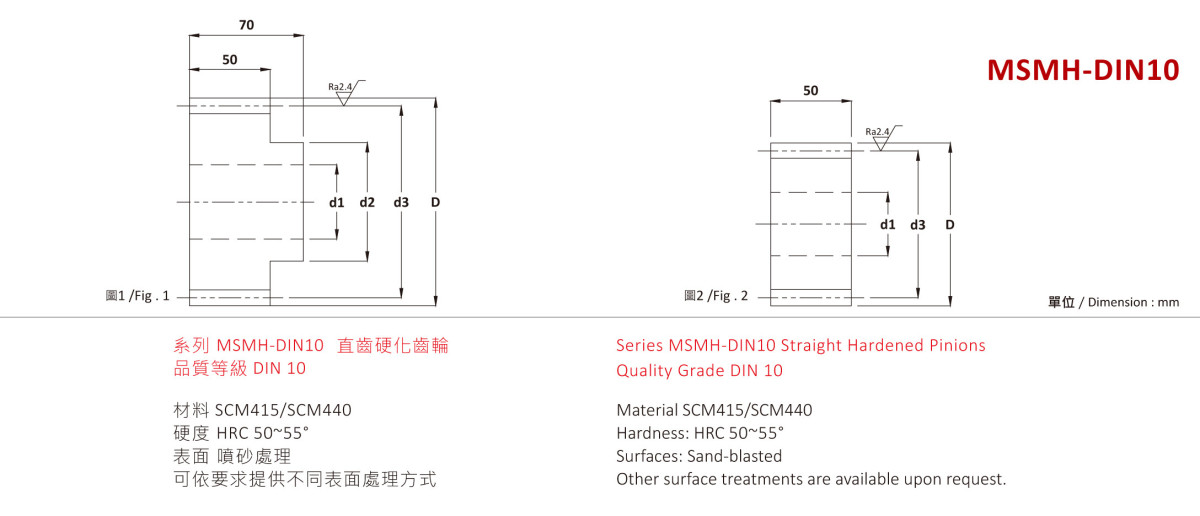

齒輪型號説明 Pinion Code Instruction
1st	2nd	3rd	4th	5th	6th	7th	8th	9th	10th
材料 Materia	齒型 Type	系列 Series	齒面處理 Teeth Treatment	硬度處理 Hardness	模數 Module 周節 Circular Pitch	齒數 No.of Teeth	序號 Series	圆號 Fig	等級 Grade
C	S	(F)	G	H	020	030	1	1	DIN JIS
C=中碳鋼 M=合金鋼	S=直齒 H=斜齿	F=法蘭式	G=齿研 S=磨削 M=精铣	H=硬化處理	M1.5~M10 CP5-CP20	12~120	1~11	12	DIN6-10 JIS 2-4
C=Carbon Steel =S45C =550C M=Alloy Steel =SCM440 =SCM415	S=Straight H=Helical	F=Flange	G=Ground S=Skiving M=Milled	H=Hardened High Frequency Carburized.	M1.5~M10 CP5-CP20	12~120	1~11	12	DIN6-10 JIS 2-4

型號 Code	圖 Fig.	DIN	齒數 No. of Teeth	d1	d2	d3	D	W1	W2	k	h	Fta kN	KG
模數 5 / Module 5
MSMH0500121	1	-DIN10	12	20	45	60	70	*	*	*	*	*	1.6
MSMH0500131	1	-DIN10	13	20	45	65	75	*	*	*	*	*	1.8
MSMH0500141	1	-DIN10	14	20	55	70	80	*	*	*	*	*	2.1
MSMH0500151	1	-DIN10	15	20	60	75	85	*	*	*	*	*	2.3
MSMH0500161	1	-DIN10	16	20	60	80	90	*	*	*	*	10.50	2.6
MSMH0500171	1	-DIN10	17	20	70	85	95	*	*	*	*	12.51	2.9
MSMH0500181	1	-DIN10	18	20	70	90	100	*	*	*	*	13.25	3.2
MSMH0500191	1	-DIN10	19	20	70	95	105	*	*	*	*	13.98	3.6
MSMH0500201	1	-DIN10	20	20	70	100	110	*	*	*	*	14.72	3.9
MSMH0500211	1	-DIN10	21	20	70	105	115	*	*	*	*	15.45	4.3
MSMH0500221	1	-DIN10	22	20	80	110	120	*	*	*	*	16.19	4.7
MSMH0500231	1	-DIN10	23	20	80	115	125	*	*	*	*	16.92	5.1
MSMH0500241	1	-DIN10	24	20	80	120	130	*	*	*	*	17.66	5.5
MSMH0500251	1	-DIN10	25	20	80	125	135	*	*	*	*	20.93	5.9
MSMH0500301	1	-DIN10	30	20	90	150	160	*	*	*	*	25.12	8.3
MSMH0500361	2	-DIN10	36	30	*	180	190	*	*	*	*	30.14	11.7
MSMH0500381	2	-DIN10	38	30	*	190	200	*	*	*	*	31.82	12.9
MSMH0500401	2	-DIN10	40	30	*	200	210	*	*	*	*	33.49	14.3
MSMH0500451	2	-DIN10	45	30	*	225	235	*	*	*	*	37.68	17.9
MSMH0500481	2	-DIN10	48	30	*	240	250	*	*	*	*	38.86	20.2
MSMH0500501	2	-DIN10	50	30	*	250	260	*	*	*	*	39.15	21.9
MSMH0500521	2	-DIN10	52	30	*	260	270	*	*	*	*	39.38	23.6
MSMH0500561	2	-DIN10	56	30	*	280	290	*	*	*	*	39.89	27.2
MSMH0500601	2	-DIN10	60	30	*	300	310	*	*	*	*	40.29	31.1
MSMH0500761	2	-DIN10	76	30	*	380	390	*	*	*	*	41.48	49.2
MSMH0500801	2	-DIN10	80	30	*	400	410	*	*	*	*	41.73	54.4
MSMH0500951	2	-DIN10	95	30	*	475	485	*	*	*	*	42.50	76.1
