模4.0直齒精鐉齒輪MSMH040-DIN10

特征

Introduction

产品详情

齒輪型號説明 Pinion Code Instruction
1st	2nd	3rd	4th	5th	6th	7th	8th	9th	10th
材料 Materia	齒型 Type	系列 Series	齒面處理 Teeth Treatment	硬度處理 Hardness	模數 Module 周節 Circular Pitch	齒數 No.of Teeth	序號 Series	圆號 Fig	等級 Grade
C	S	(F)	G	H	020	030	1	1	DIN JIS
C=中碳鋼 M=合金鋼	S=直齒 H=斜齿	F=法蘭式	G=齿研 S=磨削 M=精铣	H=硬化處理	M1.5~M10 CP5-CP20	12~120	1~11	12	DIN6-10 JIS 2-4
C=Carbon Steel =S45C =550C M=Alloy Steel =SCM440 =SCM415	S=Straight H=Helical	F=Flange	G=Ground S=Skiving M=Milled	H=Hardened High Frequency Carburized.	M1.5~M10 CP5-CP20	12~120	1~11	12	DIN6-10 JIS 2-4

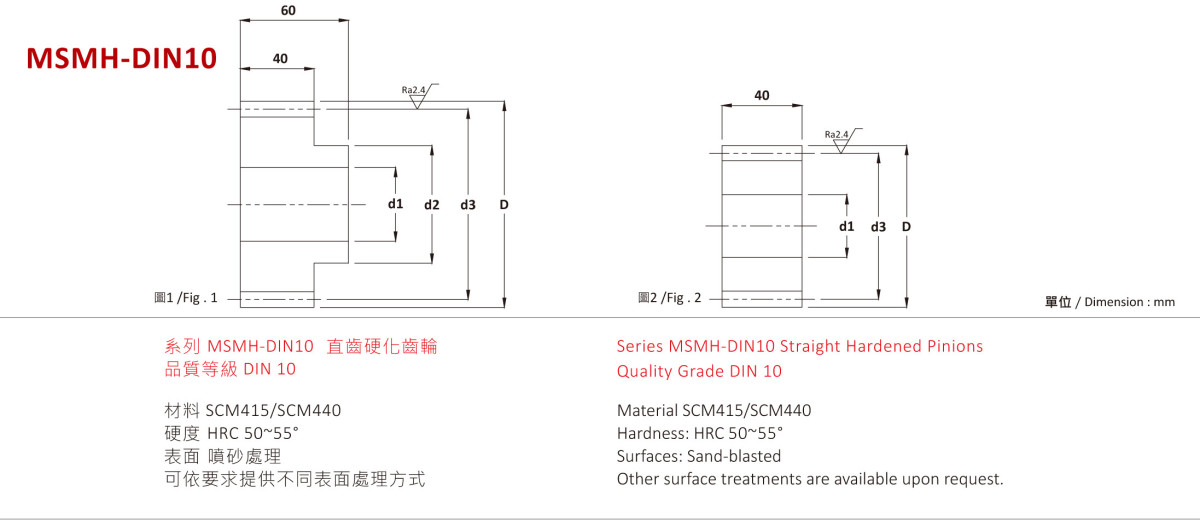

型號 Code	圖 Fig.	DIN	齒數 No. of Teeth	d1	d2	d3	D	W1	W2	k	h	Fta kN	KG
模數 4 / Module 4
MSMH0400121	1	-DIN10	12	16	35	48	56	*	*	*	*	*	0.9
MSMH0400131	1	-DIN10	13	16	35	52	60	*	*	*	*	*	1.0
MSMH0400141	1	-DIN10	14	16	45	56	64	*	*	*	*	*	1.1
MSMH0400151	1	-DIN10	15	16	45	60	68	*	*	*	*	*	1.3
MSMH0400161	1	-DIN10	16	16	45	64	72	*	*	*	*	6.72	1.4
MSMH0400171	1	-DIN10	17	16	50	68	76	*	*	*	*	8.01	1.6
MSMH0400181	1	-DIN10	18	16	50	72	80	*	*	*	*	8.48	1.8
MSMH0400191	1	-DIN10	19	16	60	76	84	*	*	*	*	8.95	2.0
MSMH0400201	1	-DIN10	20	16	60	80	88	*	*	*	*	9.42	2.1
MSMH0400211	1	-DIN10	21	16	70	84	92	*	*	*	*	9.89	2.3
MSMH0400221	1	-DIN10	22	16	70	88	96	*	*	*	*	10.36	2.6
MSMH0400231	1	-DIN10	23	16	75	92	100	*	*	*	*	10.83	2.8
MSMH0400241	1	-DIN10	24	16	75	96	104	*	*	*	*	11.30	3.0
MSMH0400251	1	-DIN10	25	16	75	100	108	*	*	*	*	13.40	3.2
MSMH0400301	1	-DIN10	30	16	*	120	128	*	*	*	*	16.08	4.5
MSMH0400381	2	-DIN10	38	25	*	152	160	*	*	*	*	20.36	7.1
MSMH0400401	2	-DIN10	40	25	*	160	168	*	*	*	*	21.44	7.8
MSMH0400451	2	-DIN10	45	25	*	180	188	*	*	*	*	24.12	9.8
MSMH0400481	2	-DIN10	48	25	*	192	200	*	*	*	*	24.87	11.1
MSMH0400501	2	-DIN10	50	25	*	200	208	*	*	*	*	25.06	12.0
MSMH0400521	2	-DIN10	52	25	*	208	216	*	*	*	*	25.20	12.9
MSMH0400561	2	-DIN10	56	25	*	224	232	*	*	*	*	25.49	14.9
MSMH0400601	2	-DIN10	60	25	*	240	248	*	*	*	*	25.78	17.1
MSMH0400761	2	-DIN10	76	25	*	304	312	*	*	*	*	26.55	27.0
MSMH0400801	2	-DIN10	80	25	*	320	328	*	*	*	*	26.71	29.8
MSMH0400951	2	-DIN10	95	25	*	380	388	*	*	*	*	27.20	41.8
