模6.0直齒精鐉齒輪MSMH060-DIN10

特征

Introduction

产品详情

齒輪型號説明 Pinion Code Instruction
1st	2nd	3rd	4th	5th	6th	7th	8th	9th	10th
材料 Materia	齒型 Type	系列 Series	齒面處理 Teeth Treatment	硬度處理 Hardness	模數 Module 周節 Circular Pitch	齒數 No.of Teeth	序號 Series	圆號 Fig	等級 Grade
C	S	(F)	G	H	020	030	1	1	DIN JIS
C=中碳鋼 M=合金鋼	S=直齒 H=斜齿	F=法蘭式	G=齿研 S=磨削 M=精铣	H=硬化處理	M1.5~M10 CP5-CP20	12~120	1~11	12	DIN6-10 JIS 2-4
C=Carbon Steel =S45C =550C M=Alloy Steel =SCM440 =SCM415	S=Straight H=Helical	F=Flange	G=Ground S=Skiving M=Milled	H=Hardened High Frequency Carburized.	M1.5~M10 CP5-CP20	12~120	1~11	12	DIN6-10 JIS 2-4

模6.0直齒精鐉齒輪MSMH060-DIN10

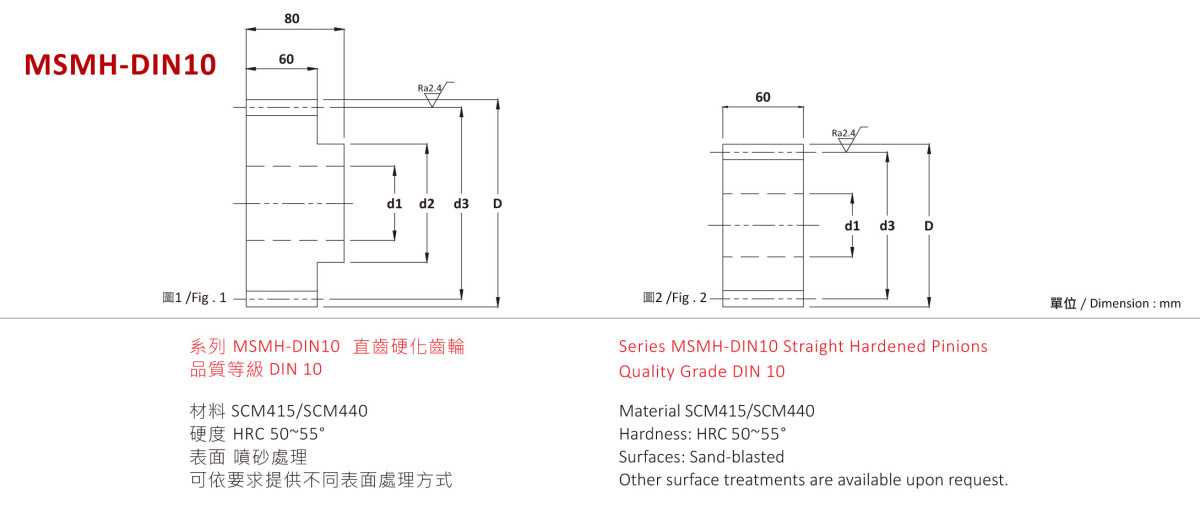

型號 Code	圖 Fig.	DIN	齒數 No. of Teeth	d1	d2	d3	D	W1	W2	k	h	Fta kN	KG
模數 6 / Module 6
MSMH0600151	1	-DIN10	15	20	60	90	102	*	*	*	*	*	3.8
MSMH0600191	1	-DIN10	19	20	80	114	126	*	*	*	*	20.13	5.9
MSMH0600201	1	-DIN10	20	20	90	120	132	*	*	*	*	21.19	6.4
MSMH0600211	1	-DIN10	21	20	90	126	138	*	*	*	*	22.25	7.0
MSMH0600221	1	-DIN10	22	20	100	132	144	*	*	*	*	23.31	7.7
MSMH0600251	1	-DIN10	25	20	110	150	162	*	*	*	*	30.14	9.7
MSMH0600301	2	-DIN10	30	30	*	180	192	*	*	*	*	36.17	13.6
MSMH0600361	2	-DIN10	36	30	*	216	228	*	*	*	*	43.41	19.2
