YYC精密直齿齿条MSTMQ-JIS4-N

特征

Introduction

产品详情

1st	2nd	3rd	4th	5th	6th	7th	8th
材料 Material	齒型 Type	棒型 Shape	齒面處理 Teeth Treatment	硬度處理 Hardness	模數 Module	長度 Length	等級 Grade
C	S	T	G	H	020	10	DIN JIS
C= 中碳鋼 M= 合金鋼	S= 直齒 H= 斜齒	T= 四角棒	M= 精铣 G= 齒研	Q= 調質 H= 硬化處理	M1.5~M10	05=500mm 10=1000mm 15=1500mm 20=2000mm	DIN 5-10 JIS 1-5
C= Carbon Steel =S50C M=Alloy Steel =SCM440	S=Straight H=Helical	T=Tetragon	M=Milled G=Ground	H=Hardened Q=Quenched &Tempered	M1.5~M10	05=500mm 10=1000mm 15=1500mm 20=2000mm	DIN 5-10 JIS 1-5
備註：長度、鑽孔、材質、表面處理 ( 噴砂、磷酸鹽、染黑、研磨 ) 等特殊需求，皆可客製。
Remarks: Lengths, holes,materials,surface treaments (sandblasted, phosphated,Black-coated, sides ground) and other requirements all could be customized.

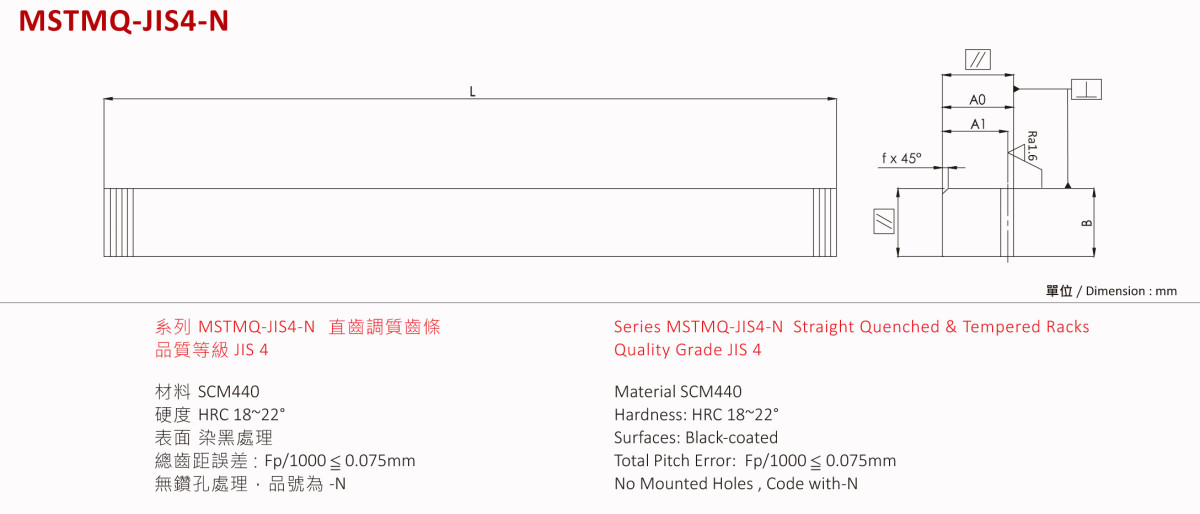

型號 Code	模數 Module	L	齒數 No. of Teeth	B	A0	A1	f	Fta KN	KG
MSTMQ06010-JIS4-N	1.5	999.03	212	15	20	18.5	1.5	0.42	2.1
MSTMQ02010-JIS4-N	2	1005.31	160	20	25	23	2	0.75	3.6
MSTMQ02510-JIS4-N	2.5	1005.31	128	25	30	27.5	2	1.18	5.4
MSTMQ03010-JIS4-N	3	999.03	106	30	35	32	2	1.70	7.5
MSTMQ04010-JIS4-N	4	1005.31	80	40	40	41	2	3.39	14.5
MSTMQ05010-JIS4-N	5	1005.31	64	50	50	45	3	4.71	17.9
MSTMQ06010-JIS4-N	6	999.03	53	60	60	54	3	6.78	25.5
