模1直齒精鐉齒輪MSMH010-DIN10

特征

Introduction

产品详情

齒輪型號説明 Pinion Code Instruction
1st	2nd	3rd	4th	5th	6th	7th	8th	9th	10th
材料 Materia	齒型 Type	系列 Series	齒面處理 Teeth Treatment	硬度處理 Hardness	模數 Module 周節 Circular Pitch	齒數 No.of Teeth	序號 Series	圆號 Fig	等級 Grade
C	S	(F)	G	H	020	030	1	1	DIN JIS
C=中碳鋼 M=合金鋼	S=直齒 H=斜齿	F=法蘭式	G=齿研 S=磨削 M=精铣	H=硬化處理	M1.5~M10 CP5-CP20	12~120	1~11	12	DIN6-10 JIS 2-4
C=Carbon Steel =S45C =550C M=Alloy Steel =SCM440 =SCM415	S=Straight H=Helical	F=Flange	G=Ground S=Skiving M=Milled	H=Hardened High Frequency Carburized.	M1.5~M10 CP5-CP20	12~120	1~11	12	DIN6-10 JIS 2-4

模1直齒精鐉齒輪MSMH010-DIN10

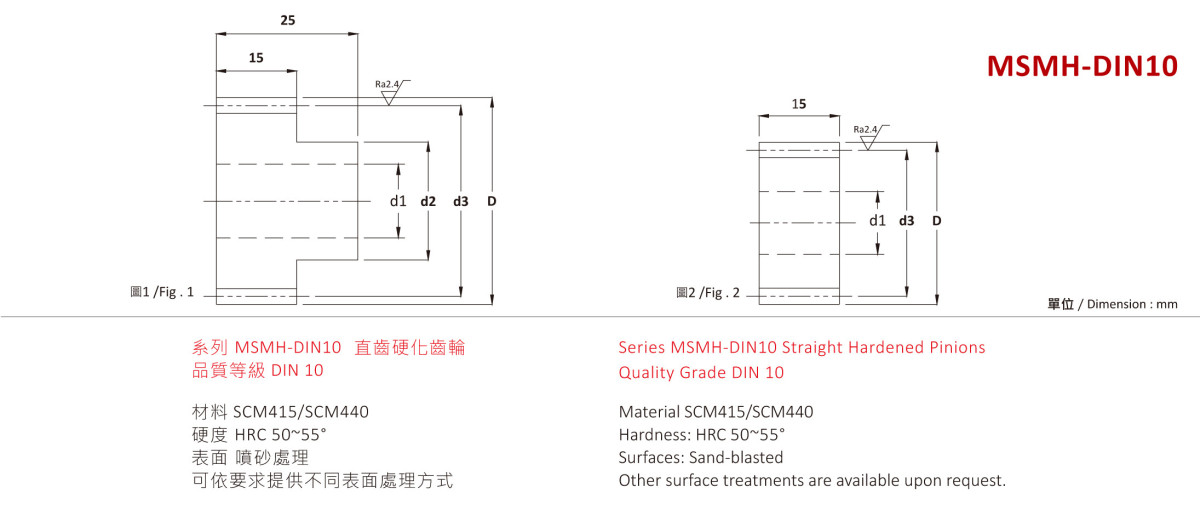

型號 Code	圖 Fig.	DIN	齒數 No. of Teeth	d1	d2	d3	D	W1	W2	k	h	Fta kN	KG
模數 1 / Module 1
MSMH0100121	1	-DIN10	12	6	9	12.0	14.0	*	*	*	*	*	0.1
MSMH0100131	1	-DIN10	13	6	9	13.0	15.0	*	*	*	*	*	0.1
MSMH0100141	1	-DIN10	14	6	11	14.0	16.0	*	*	*	*	*	0.1
MSMH0100151	1	-DIN10	15	6	12	15.0	17.0	*	*	*	*	*	0.1
MSMH0100161	1	-DIN10	16	6	12	16.0	18.0	*	*	*	*	0.58	0.1
MSMH0100171	1	-DIN10	17	6	14	17.0	19.0	*	*	*	*	0.62	0.1
MSMH0100181	1	-DIN10	18	6	15	18.0	20.0	*	*	*	*	0.66	0.1
MSMH0100191	1	-DIN10	19	6	15	19.0	21.0	*	*	*	*	0.75	0.1
MSMH0100201	1	-DIN10	20	6	16	20.0	22.0	*	*	*	*	0.79	0.1
MSMH0100211	1	-DIN10	21	6	16	21.0	23.0	*	*	*	*	0.83	0.1
MSMH0100221	1	-DIN10	22	6	18	22.0	24.0	*	*	*	*	0.87	0.1
MSMH0100231	1	-DIN10	23	6	18	23.0	25.0	*	*	*	*	0.91	0.1
MSMH0100241	1	-DIN10	24	9	20	24.0	26.0	*	*	*	*	0.95	0.1
MSMH0100251	1	-DIN10	25	9	20	25.0	27.0	*	*	*	*	1.10	0.1
MSMH0100301	1	-DIN10	30	9	20	30.0	32.0	*	*	*	*	1.33	0.1
MSMH0100351	1	-DIN10	35	9	25	35.0	37.0	*	*	*	*	1.55	0.2
MSMH0100381	1	-DIN10	38	9	25	38.0	40.0	*	*	*	*	1.91	0.2
MSMH0100401	1	-DIN10	40	9	25	40.0	42.0	*	*	*	*	2.01	0.2
MSMH0100451	1	-DIN10	45	9	30	45.0	47.0	*	*	*	*	2.26	0.3
MSMH0100481	1	-DIN10	48	9	30	48.0	50.0	*	*	*	*	2.33	0.3
MSMH0100501	1	-DIN10	50	9	30	50.0	52.0	*	*	*	*	2.35	0.3
MSMH0100571	1	-DIN10	57	9	40	57.0	59.0	*	*	*	*	2.40	0.4
MSMH0100601	1	-DIN10	60	9	40	60.0	62.0	*	*	*	*	2.42	0.4
MSMH0100761	2	-DIN10	76	10	*	76.0	78.0	*	*	*	*	2.49	0.7
MSMH0100801	2	-DIN10	80	10	*	80.0	82.0	*	*	*	*	2.50	0.8
MSMH0100951	2	-DIN10	95	10	*	95.0	97.0	*	*	*	*	2.55	1.1
MSMH0101001	2	-DIN10	100	10	*	100.0	102.0	*	*	*	*	2.56	1.2
MSMH0101141	2	-DIN10	114	10	*	114.0	116.0	*	*	*	*	2.59	1.6
