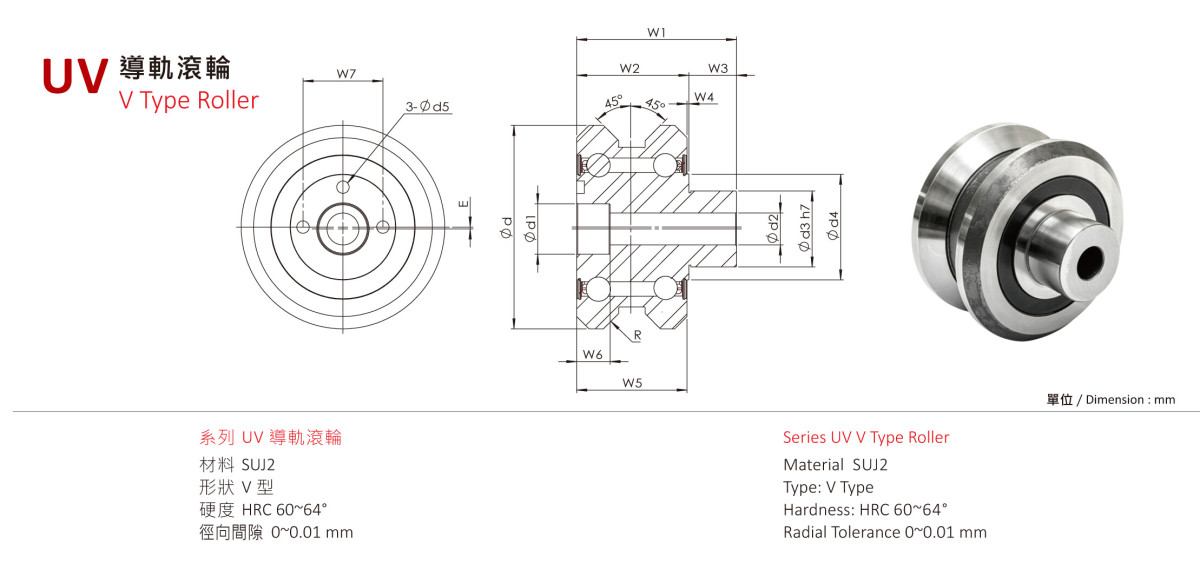

導軌滾輪UV

特征

Introduction

产品详情

滾輪型號說明 Rollers Code Instrction
1st			2nd			3rd			4th
材料 Material			型狀 Type			心軸外徑 Shaft Dia.			偏心量 Excenter
U= 軸承鋼			V= V 型 R= 圓型			15 20 25 40			Y=1mm N=0mm
U=SUJ2 (100Cr6)			V= V Type R=Round						Y=1mm N=0mm


型號 Code	心軸外徑 Shaft Dia.	偏心量 Excenter	ød	ød1	W1	W2	W3	W4	W5	W6	W7	R	ød2	ød3	ød4	ød5	動額定 Cr(KN)	靜額定 C0r(KN)	KG
UV15Y	15	1 mm	53	13.5	35	23	12	1	22	9	18.5	R250	8.4	15	23	2.4x3	14.4	8.47	0.2
UV15N	15	0 mm	53	13.5	35	23	12	1	22	9	18.5	R250	8.4	15	23	2.4x3	14.40	8.47	0.2
UV20Y	20	1 mm	63	16.5	46	31	15	1	30	11	22.5	R300	10.5	20	26.7	2.4x3	15.76	10.18	0.5
UV20N	20	0 mm	63	16.5	46	31	15	1	30	11	22.5	R300	10.5	20	26.7	2.4x3	15.76	10.18	0.5
UV25Y	25	1 mm	77	20.5	60	40	20	1	39	13	27.5	R360	13.0	25	35.4	4.1x3	26.46	18.10	1.0
UV25N	25	0 mm	77	20.5	60	40	20	1	39	13	27.5	R360	13.0	25	35.4	4.1x3	26.46	18.10	1.0
UV35Y	35	1 mm	107	28.5	84	59	25	1	58	17.5	42	R500	16.8	40	55.55	4.1x3	45.15	35.15	2.5
UV35N	35	0 mm	107	28.5	84	59	25	1	58	17.5	42	R500	16.8	40	55.55	4.1x3	45.15	35.15	2.5
