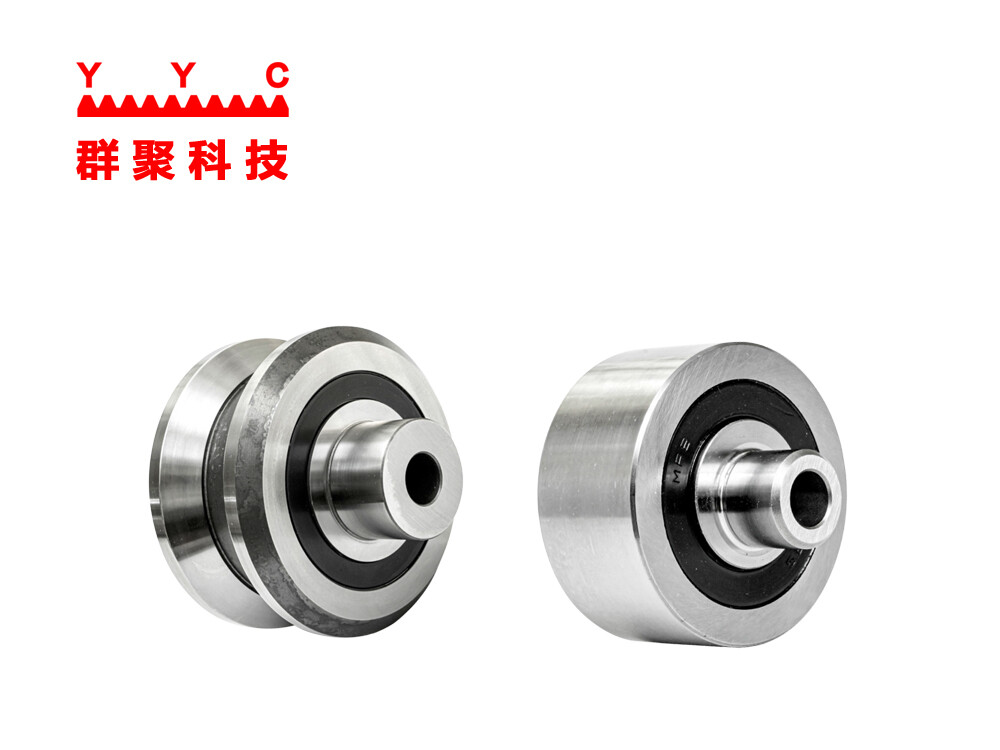

導軌滾輪UR

特征

Introduction

产品详情

滾輪型號說明 Rollers Code Instrction
1st			2nd			3rd			4th
材料 Material			型狀 Type			心軸外徑 Shaft Dia.			偏心量 Excenter
U= 軸承鋼			V= V 型 R= 圓型			15 20 25 40			Y=1mm N=0mm
U=SUJ2 (100Cr6)			V= V Type R=Round						Y=1mm N=0mm

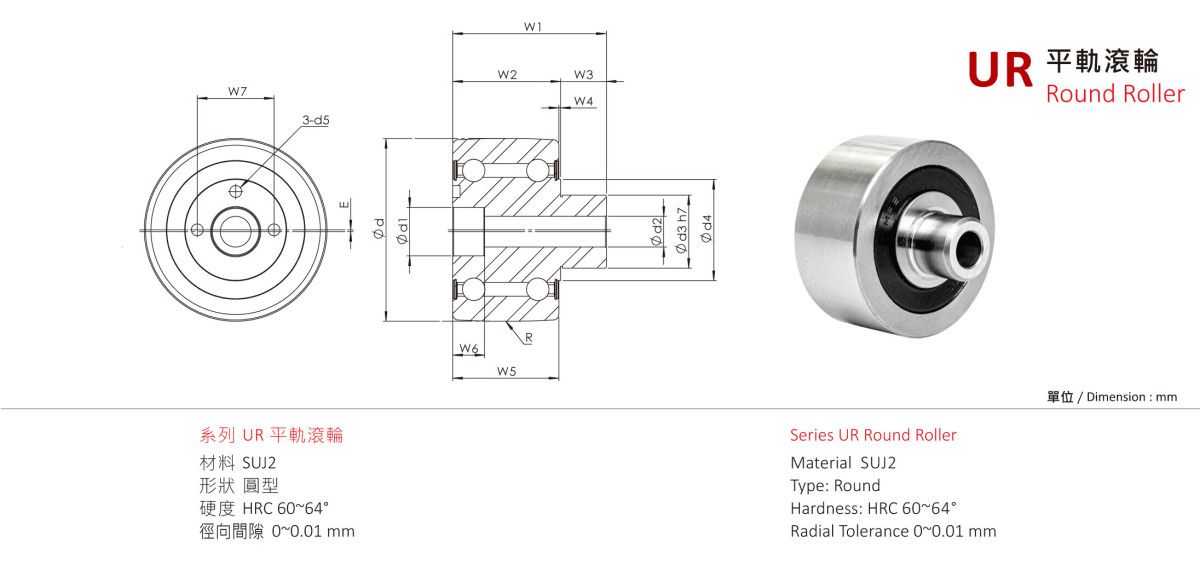

型號Code	心軸外徑 Shaft Dia.	偏心量 Excenter	ød	ød1	W1	W2	W3	W4	W5	W6	W7	R	ød2	ød3	ød4	ød5	動額定 Cr(KN)	靜額定 C0r(KN)	KG
UR15Y	15	1 mm	47	13.5	35	23	12	1	22	9	18.5	R500	8.4	15	23	2.36x3	14.40	8.47	0.2
UR20Y	20	1 mm	72	16.5	46	31	15	1	30	17.5	22.5	R500	10.5	20	26.7	2.2x3	15.76	10.18	0.6
UR25Y	25	1 mm	85	20	60	40	20	1	39	17.5	27.5	R500	13	25	35.4	4x4	26.46	18.1	1.0
UR35Y	35	1 mm	100	26.5	84	59	25	1	58	17.5	42	R500	16.8	40	55.55	6.5x4	45.15	35.15	2.7
