YYC直齒齒研齒輪MSGH020-DIN6

特征

Introduction
联系我们

产品详情


齒輪型號説明 Pinion Code Instruction
1st2nd3rd4th5th6th7th8th9th10th
材料
Materia		齒型
Type		系列
Series		齒面處理
Teeth
Treatment		硬度處理
Hardness		模數 Module
周節 Circular Pitch		齒     數
No.of Teeth		序號
Series		圆號
Fig		等級
Grade
CS(F)GH020 030 1 1 DIN
JIS
C=中碳鋼
M=合金鋼		S=直齒
H=斜齿		F=法蘭式G=齿研
S=磨削
M=精铣		H=硬化處理M1.5~M10
CP5-CP20		12~1201~1112DIN6-10
JIS 2-4
C=Carbon Steel
   =S45C
   =550C
M=Alloy Steel
    =SCM440
    =SCM415		S=Straight
H=Helical		F=FlangeG=Ground
S=Skiving
M=Milled		H=Hardened
High Frequency
Carburized.

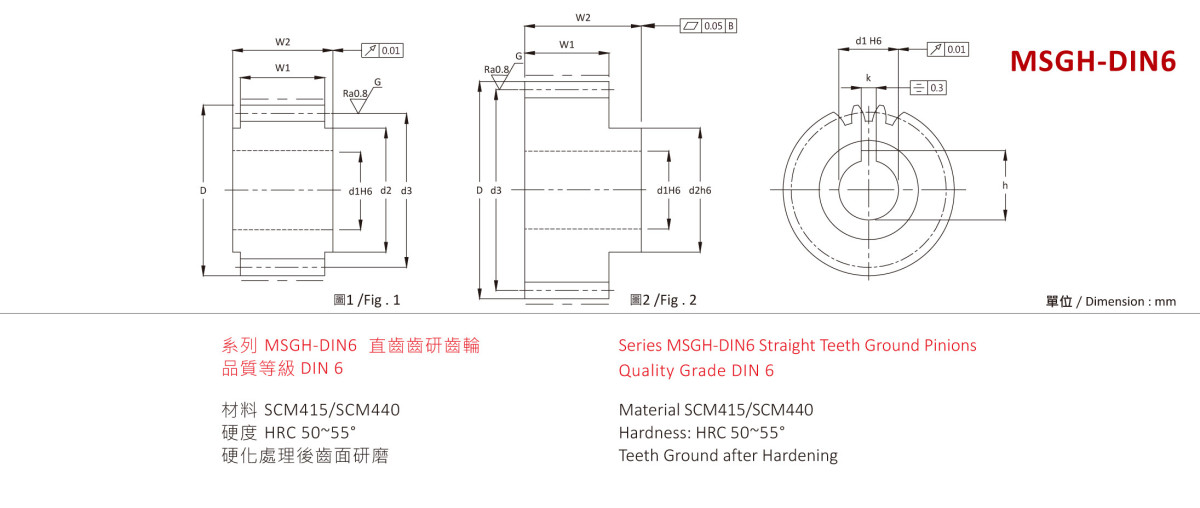

YYC直齒齒研齒輪MSGH020-DIN6

型號
Code		圖 Fig.DIN齒  數
No. of Teeth		d1d2d3DW1W2khFta
kN		KG
模數 2  /  Module 2












MSGH02001611 -DIN616  15 25 32 36 28 30 5 17.3 3.32 0.2
MSGH02001811 -DIN618  15 30 36 40 28 30 5 17.3 4.04 0.2
MSGH02001821 -DIN618  20 25 36 40 28 30 6 22.8 4.04 0.2
MSGH02002011 -DIN620  15 25 40 44 28 30 6 17.8 4.49 0.3
MSGH02002021 -DIN620  19 30 40 44 28 30 6 21.8 4.49 0.3
MSGH02002032 -DIN620  19 30 40 44 28 56 6 21.8 4.49 0.5
MSGH02002041 -DIN620  20 30 40 44 28 30 6 22.8 4.49 0.3
MSGH02002051 -DIN620  22 30 40 44 28 30 6 24.8 4.49 0.3
MSGH02002062 -DIN620  22 36 40 44 28 56 6 24.8 4.49 0.5
MSGH02002211 -DIN622  15 25 44 48 28 30 5 17.3 4.94 0.3
MSGH02002221 -DIN622  19 30 44 48 28 30 6 21.8 4.94 0.3
MSGH02002232 -DIN622  19 30 44 48 28 56 6 21.8 4.94 0.6
MSGH02002241 -DIN622  20 30 44 48 28 30 6 22.8 4.94 0.3
MSGH02002252 -DIN622  22 36 44 48 28 56 6 24.8 4.94 0.6
MSGH02002261 -DIN622  22 30 44 48 28 30 6 24.8 4.94 0.3
MSGH02002271 -DIN622  25 36 44 48 28 30 8 28.3 4.94 0.3
MSGH02002512 -DIN625  16 30 50 54 28 54 5 18.3 6.29 0.7
MSGH02002521 -DIN625  19 30 50 54 28 30 6 21.8 6.29 0.4
MSGH02002532 -DIN625  19 30 50 54 28 56 6 21.8 6.29 0.8
MSGH02002541 -DIN625  20 30 50 54 28 30 6 22.8 6.29 0.4
MSGH02002551 -DIN625  22 30 50 54 28 30 6 24.8 6.29 0.4
MSGH02002562 -DIN625  22 36 50 54 28 56 6 24.8 6.29 0.8
MSGH02002571 -DIN625  25 36 50 54 28 30 8 28.3 6.29 0.4
MSGH02002581 -DIN625  30 45 50 54 28 30 8 33.3 6.29 0.4
MSGH02002811 -DIN628  19 30 56 60 28 30 6 21.8 7.05 0.5
MSGH02002822 -DIN628  19 30 56 60 28 56 6 21.8 7.05 0.9
MSGH02002831 -DIN628  20 30 56 60 28 30 6 22.8 7.05 0.5
MSGH02002841 -DIN628  22 30 56 60 28 30 6 24.8 7.05 0.5
MSGH02002852 -DIN628  22 36 56 60 28 56 6 24.8 7.05 0.9
MSGH02002861 -DIN628  25 36 56 60 28 30 8 28.3 7.05 0.5
MSGH02002871 -DIN628  30 45 56 60 28 30 8 33.3 7.05 0.5
MSGH02002882 -DIN628  30 50 56 60 28 60 8 33.3 7.05 1.0
MSGH02002891 -DIN628  35 48 56 60 28 30 10 38.3 7.05 0.5
MSGH02003212 -DIN632  16 30 64 68 28 54 5 18.3 8.05 1.2
MSGH02003221 -DIN632  20 30 64 68 28 30 6 22.8 8.05 0.6
MSGH02003231 -DIN632  22 30 64 68 28 30 6 24.8 8.05 0.6
MSGH02003242 -DIN632  22 36 64 68 28 56 6 24.8 8.05 1.2
MSGH02003251 -DIN632  25 36 64 68 28 30 8 28.3 8.05 0.6
MSGH02003261 -DIN632  30 45 64 68 28 30 8 33.3 8.05 0.6
MSGH02003272 -DIN632  30 50 64 68 28 60 8 33.3 8.05 1.3
MSGH02003282 -DIN632  32 55 64 68 28 65 10 35.3 8.05 1.4
MSGH02003291 -DIN632  35 48 64 68 28 30 10 38.3 8.05 0.6
MSGH02003611 -DIN636  20 30 72 76 28 30 6 22.8 10.31 0.8
MSGH02003621 -DIN636  25 36 72 76 28 30 8 28.3 10.31 0.8
MSGH02003631 -DIN636  30 45 72 76 28 30 8 33.3 10.31 0.8
MSGH02003641 -DIN636  35 48 72 76 28 30 10 38.3 10.31 0.8
MSGH02003652 -DIN636  40 62 72 76 28 65 12 43.3 10.31 1.7
MSGH02003661 -DIN636  45 58 72 76 28 30 14 48.8 10.31 0.8
MSGH02004011 -DIN640  15 36 80 84 28 30 5 17.3 11.45 1.0
MSGH02004021 -DIN640  20 30 80 84 28 30 6 22.8 11.45 1.0
MSGH02004031 -DIN640  25 36 80 84 28 30 8 28.3 11.45 1.0
MSGH02004041 -DIN640  30 45 80 84 28 30 8 33.3 11.45 1.0
MSGH02004052 -DIN640  32 55 80 84 28 65 10 35.3 11.45 2.1
MSGH02004061 -DIN640  35 48 80 84 28 30 10 38.3 11.45 1.0
MSGH02004072 -DIN640  40 62 80 84 28 65 12 43.3 11.45 2.1
MSGH02004081 -DIN640  45 58 80 84 28 30 14 48.8 11.45 1.0
MSGH02004092 -DIN640  45 68 80 84 28 65 14 48.8 11.45 2.1
MSGH02004511 -DIN645  20 30 90 94 28 30 6 22.8 11.73 1.2
MSGH02004521 -DIN645  25 36 90 94 28 30 8 28.3 11.73 1.2
MSGH02004531 -DIN645  35 48 90 94 28 30 10 38.3 11.73 1.2
MSGH02004541 -DIN645  45 58 90 94 28 30 14 48.8 11.73 1.2
MSGH02005011 -DIN650  20 30 100 104 28 30 6 22.8 11.96 1.5
MSGH02005021 -DIN650  25 36 100 104 28 30 8 28.3 11.96 1.5
MSGH02005031 -DIN650  35 48 100 104 28 30 10 38.3 11.96 1.5
MSGH02005041 -DIN650  45 58 100 104 28 30 14 48.8 11.96 1.5
MSGH02005052 -DIN650  45 68 100 104 28 65 14 48.8 11.96 3.3
MSGH02005611 -DIN656  25 36 112 116 28 30 8 28.3 12.17 1.9
MSGH02005621 -DIN656  35 48 112 116 28 30 10 38.3 12.17 1.9
