YYC精密斜齒研磨齒條MHGH040-DIN6

特征

Introduction
联系我们

产品详情


齒輪型號説明 Pinion Code Instruction
1st2nd3rd4th5th6th7th8th9th10th
材料
Materia		齒型
Type		系列
Series		齒面處理
Teeth
Treatment		硬度處理
Hardness		模數 Module
周節 Circular Pitch		齒     數
No.of Teeth		序號
Series		圆號
Fig		等級
Grade
CS(F)GH020 030 1 1 DIN
JIS
C=中碳鋼
M=合金鋼		S=直齒
H=斜齿		F=法蘭式G=齿研
S=磨削
M=精铣		H=硬化處理M1.5~M10
CP5-CP20		12~1201~1112DIN6-10
JIS 2-4
C=Carbon Steel
   =S45C
   =550C
M=Alloy Steel
    =SCM440
    =SCM415		S=Straight
H=Helical		F=FlangeG=Ground
S=Skiving
M=Milled		H=Hardened
High Frequency
Carburized.

YYC精密斜齒研磨齒條MHGH040-DIN6

型號
Code

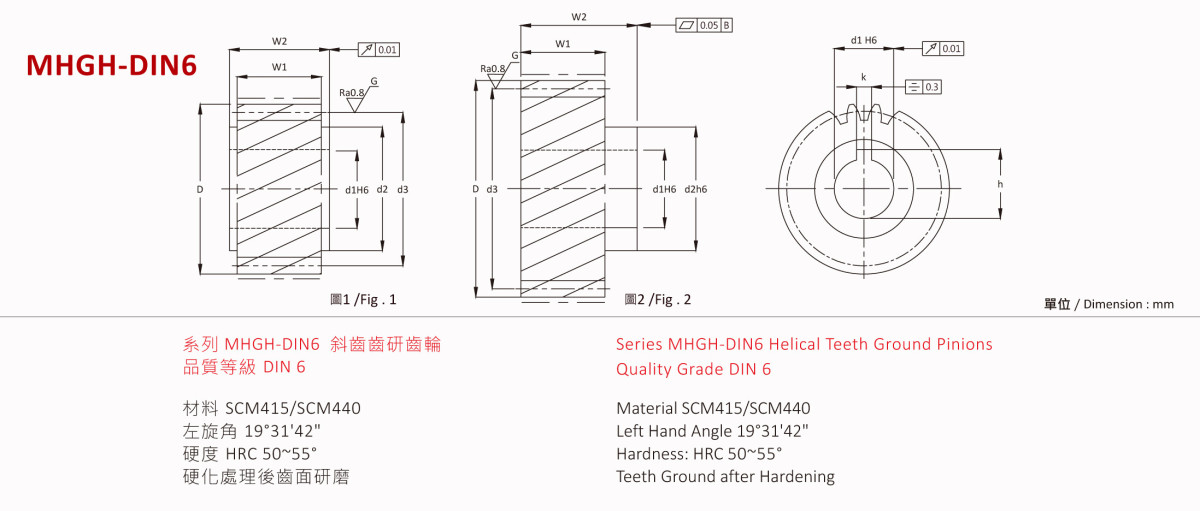

圖

Fig.

DIN齒        數
No. of Teeth		d1d2d3DW1W2khFta
kN		KG
模數 4 /  Module 4
MHGH04001511 -DIN615 35 52 63.66 71.70 40 50 10 38.3 17.53 0.80
MHGH04001812 -DIN618 32 55 76.39 84.40 40 75 10 35.3 23.92 1.60
MHGH04002011 -DIN620 35 52 84.88 92.90 40 50 10 38.3 26.78 1.30
MHGH04002021 -DIN620 45 65 84.88 92.90 40 50 14 48.8 26.78 1.30
MHGH04002032 -DIN620 32 50 84.88 92.88 40 60 10 35.3 26.78 1.67
MHGH04002042 -DIN620 32 44 84.88 92.88 40 80 **26.78 1.73
MHGH04002052 -DIN620 40 60 84.88 92.88 40 85 12 43.3 26.78 1.89
MHGH04002062 -DIN620 40 50 84.88 92.88 40 85 **26.78 1.58
MHGH04002112 -DIN621 32 55 89.13 97.10 40 75 10 35.3 28.23 2.20
MHGH04002122 -DIN621 35 55 89.13 97.10 40 75 10 38.3 28.23 2.20
MHGH04002132 -DIN621 40 62 89.13 97.10 40 75 12 43.3 28.23 2.20
MHGH04002142 -DIN621 45 68 89.13 97.10 40 75 14 48.8 28.23 2.20
MHGH04002211 -DIN622 35 52 93.37 101.40 40 50 10 38.3 29.66 1.60
MHGH04002221 -DIN622 45 65 93.37 101.40 40 50 14 48.8 29.66 1.60
MHGH04002232 -DIN622 32 50 93.37 101.37 40 60 10 35.3 29.66 2.04
MHGH04002242 -DIN622 32 44 93.37 101.37 40 80 **29.66 2.10
MHGH04002252 -DIN622 40 60 93.37 101.37 40 85 12 43.3 29.66 2.26
MHGH04002262 -DIN622 40 50 93.37 101.37 40 85 **29.66 1.95
MHGH04002412 -DIN624 32 55 101.86 109.90 40 75 10 35.3 35.79 2.80
MHGH04002422 -DIN624 35 55 101.86 109.90 40 75 10 38.3 35.79 2.80
MHGH04002432 -DIN624 40 62 101.86 109.90 40 75 12 43.3 35.79 2.80
MHGH04002442 -DIN624 45 68 101.86 109.90 40 75 14 48.8 35.79 2.80
MHGH04002452 -DIN624 55 80 101.86 109.90 40 80 16 59.3 35.79 3.00
MHGH04002511 -DIN625 35 52 106.10 114.10 40 50 10 38.3 36.22 2.00
MHGH04002521 -DIN625 45 65 106.10 114.10 40 50 14 48.8 36.22 2.00
MHGH04002532 -DIN625 55 80 106.10 114.10 40 80 16 59.3 36.22 3.20
MHGH04002542 -DIN625 32 50 106.10 114.10 40 60 10 35.3 36.22 2.66
MHGH04002552 -DIN625 32 44 106.10 114.10 40 80 **36.22 2.72
MHGH04002562 -DIN625 40 60 106.10 114.10 40 85 12 43.3 36.22 2.88
MHGH04002572 -DIN625 40 50 106.10 114.10 40 85 **36.22 2.58
MHGH04003012 -DIN630 32 50 127.32 135.32 40 60 10 35.3 38.00 3.88
MHGH04003022 -DIN630 32 44 127.32 135.32 40 80 10 *38.00 3.94
MHGH04003032 -DIN630 40 60 127.32 135.32 40 85 12 43.3 38.00 4.10
MHGH04003042 -DIN630 40 50 127.32 135.32 40 85 *
38.00 3.80
