YYC精密V型導軌直齒齒條MSTGH-CP-DIN6

特征

Introduction

产品详情

導軌齒條型號說明 Guideway Rack Code Instruction
1st	2nd	3rd	4th	5th	6th	7th	8th
材料 Material	齒型 Type	棒型 Shape	齒面處理 Teeth Treatment	硬度處理 Hardness	周節 Circular Pitch	長度 Length	等級 Grade
M	S/H	V/T	G	H	CP	L	DIN
C= 中碳鋼 M= 合金鋼	S= 直齒 N= 無齒 H= 斜齒	V=V 型棒 T= 四角棒 ( 平面 )	G= 齒研 / 研磨	H= 硬化處理	CP = 周節 00 = 平軌	10=1030 12=1230 or 1200	DIN 6 DIN 8
C=S50C M=SCM0440	S=Straight N=None H=Helical	V=VType Bar T=Tetragon Bar	G=Teeth Ground/Ground	H=Hardened	CP=Circular Pitch 00=No Teeth	10=1030 12=1230 or 1200	DIN 6 DIN 8

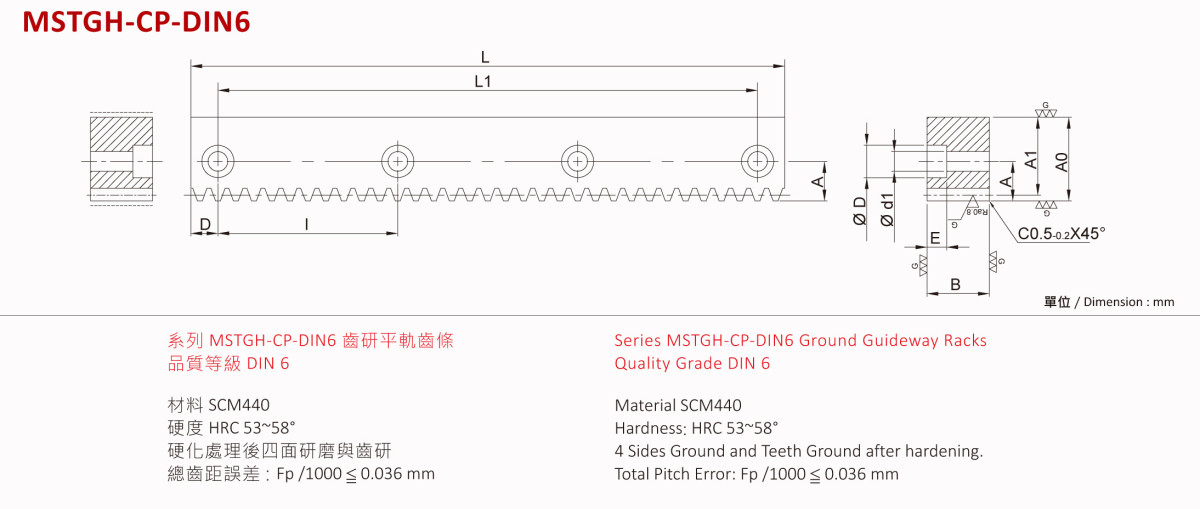

齒研平軌齒條MSTGH-CP-DIN6
型號 Code	周節CP	齒數 No. of Teeth	L	L1	模數 Module	B	A0	A1	D	I	A	φD	φd1	E	Fta KN	KG
MSTGH-CP05010-1-DIN6	5	206	1030	1000	1.5915	14.5	24.5	22.91	15	100	11.5	11	7	7	2.74	2.2
MSTGH-CP05010-2-DIN6	5	206	1030	1000	1.5915	19.5	29.5	27.91	15	100	14.0	15	9	9	3.68	3.8
MSTGH-CP07512-1-DIN6	7.5	164	1230	1200	2.3873	24.7	33.0	30.61	15	100	14.5	15	9	9	6.99	6.3
MSTGH-CP10012-1-DIN6	10	123	1230	1200	3.1831	34.6	46.6	43.42	15	100	18.0	18	11	11	13.06	12.5
