YYC精密V型導軌斜齒齒條MHVGH-L-DIN6

特征

Introduction

产品详情

導軌齒條型號說明 Guideway Rack Code Instruction
1st	2nd	3rd	4th	5th	6th	7th	8th
材料 Material	齒型 Type	棒型 Shape	齒面處理 Teeth Treatment	硬度處理 Hardness	周節 Circular Pitch	長度 Length	等級 Grade
M	S/H	V/T	G	H	CP	L	DIN
C= 中碳鋼 M= 合金鋼	S= 直齒 N= 無齒 H= 斜齒	V=V 型棒 T= 四角棒 ( 平面 )	G= 齒研 / 研磨	H= 硬化處理	CP = 周節 00 = 平軌	10=1030 12=1230 or 1200	DIN 6 DIN 8
C=S50C M=SCM0440	S=Straight N=None H=Helical	V=VType Bar T=Tetragon Bar	G=Teeth Ground/Ground	H=Hardened	CP=Circular Pitch 00=No Teeth	10=1030 12=1230 or 1200	DIN 6 DIN 8

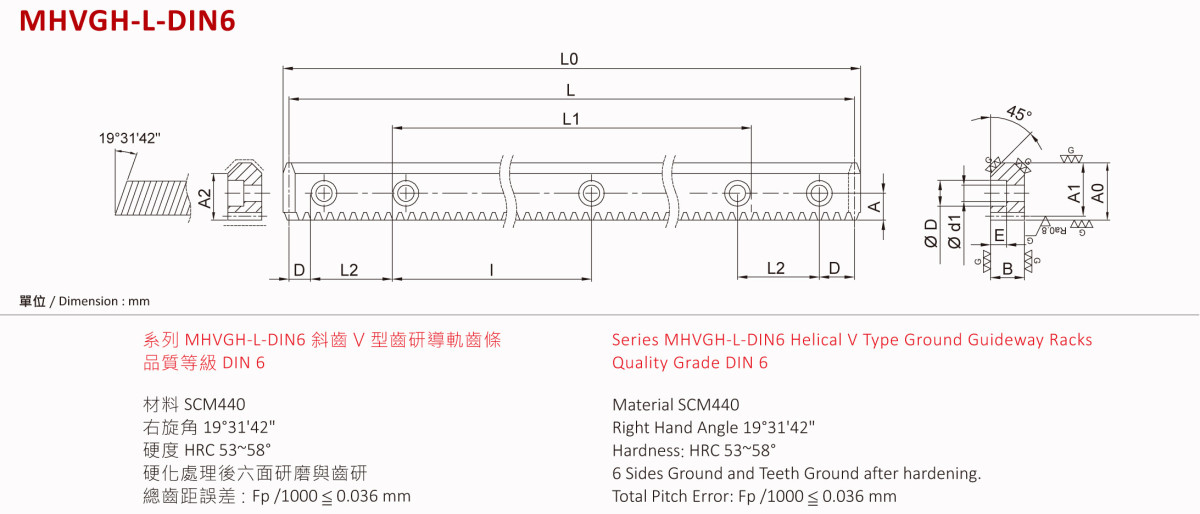

斜齒 V 型齒研導軌齒條MHVGH-L-DIN6
型號 Code	模数Module	齿数 No. of Teeth	L0	L	L1	L2	B	A0	A1	D	I	A	φD	φd1	E	A2	Fta KN	KG
MHVGH-015-1200-1-DIN6	1.5	240	1205.14	1200	1100	35	14.5	24.5	23.00	15	100	11.5	11	7	7	20.0	4.73	2.6
MHVGH-015-1200-2-DIN6	1.5	240	1206.92	1200	1100	35	19.5	29.5	28.00	15	100	14.0	15	9	9	23.5	6.36	3.2
MHVGH-025-1200-1-DIN6	2.5	144	1208.76	1200	1100	35	24.7	33.0	30.50	15	100	14.5	15	9	9	25.2	13.42	5.8
MHVGH-030-1200-1-DIN6	3	120	1212.27	1200	1100	35	34.6	46.6	43.60	15	100	18.0	18	11	11	36.7	22.56	11.4
